Konfigurasi VLAN Trunking Protocol – materi kali ini adalah melanjutakan materi sebelumnya, Kali ini kita akan membahas suatu konfigurasi VTP (VLAN Trunking Protocol) sederhananya adalah protokol yang bertugas menyebarkan konfigurasi VLAN melalui port trunk. Jadi ada switch yang di jadikan server dan client. Switch-switch yang bertindak sebagai VTP client akan menerima konfigurasi sama persis seperti yang ada pada VTP Server. Untuk memulai praktikum ini, pastikan komputer telah bekerja baik dan terinstal aplikasi Cisco paket tracer.
Ilustrasi
Ketentuan Konfigurasi
- Daftar interface port pada Switch Server
| Port Switch | VLAN |
| FastEthernet 0/1 | Trunk |
| FastEthernet 0/2 | Trunk |
- Daftar interface port pada Switch Transparent
| Port Switch | VLAN |
| FastEthernet 0/1 | Trunk |
| FastEthernet 0/2 | Trunk |
- Daftar interface port pada Switch Client1
| Port Switch | VLAN |
| FastEthernet 0/3 | Vlan 15 |
| FastEthernet 0/4 | Vlan 20 |
- Daftar interface port pada Switch Client2
| Port Switch | VLAN |
| FastEthernet 0/3 | Vlan 20 |
| FastEthernet 0/4 | Vlan 25 |
- Daftar interface port pada Switch Client3
| Port Switch | VLAN |
| FastEthernet 0/3 | Vlan 15 |
| FastEthernet 0/4 | Vlan 20 |
| FastEthernet 0/5 | Vlan 25 |
Langkah Konfigurasi
Langkah langkah melakukan konfigurasi VLAN Trunking Protocol dengan aplikasi Cisco adalah sebagai berikut :
- Persiapan
Pastikan aplikasi cisco paket tracer sudah terinstal dan dapat di jalankan
- Membangun topologi sebagai berikut :
- Konfigurasi Switch
Pertama Klik Perangkat Switch Server di Cisco lalu pilih TAB CLI Seperti gambar di bawah :
- Konfigurasi Switch
Setelah itu di lanjutkan konfigurasi secara Text pada Switch seperti gambar di bawah :
- Konfigurasi Switch
Penjelasan Perintah syntax Konfigurasi VLAN Trunking Protocol diatas :
1. Enable untuk mengaktifkan Switch atau masuk ke mode prvilage
2. Configure Terminal atau di singkat jadi conf t adalah mode konfigurasi perangkat
3. Host adalah untuk mengubah nama perangkat
4. vtp mode server adalah mengubah mode switch menjadi switch server
5. vtp domain smkbisa.net adalah nama yang digunakan sebagai identitas pada switch yang terhubung dalam jaringan
6. sh vtp status untuk menampilkan detail dari status VTP - Konfigurasi Switch

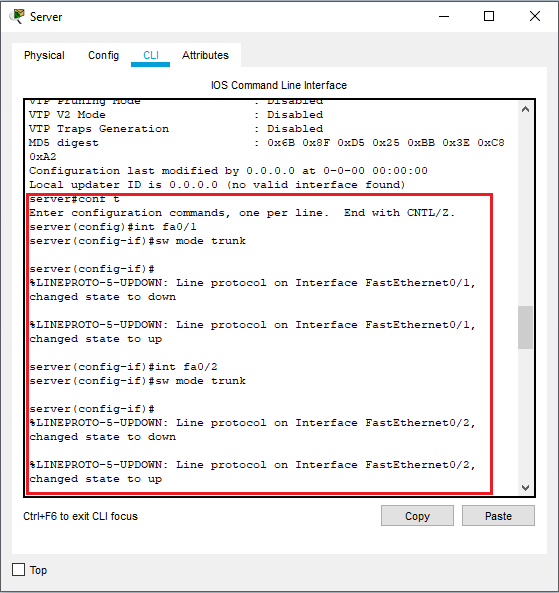

Setelah sesuai langkah konfigurasi diatas maka akan dilanjutkan mengkonfigurasi Interface Fa0/1 dan Interface Fa0/2 ke mode trunk agar switch client dan switch transparent saling terhubung.
- Konfigurasi Switch
Setelah itu di lanjutkan konfigurasi pada Switch seperti gambar di bawah :
- Konfigurasi Switch

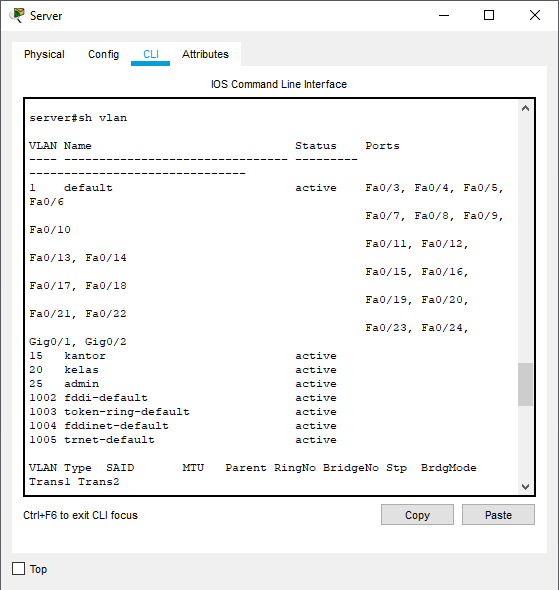

Selanjutnya menampilkan hasil konfigurasi pada vlan dengan ketikan show vlan atau di singkat sh vlan akan muncul seperti gambar di bawah:
- Konfigurasi Switch

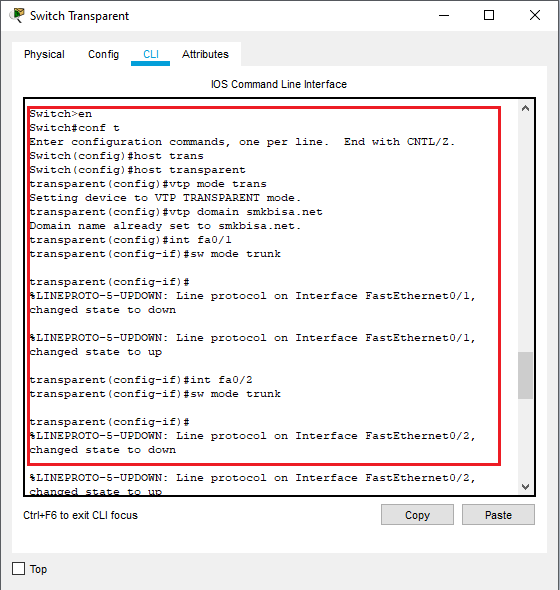

Setelah itu Klik Perangkat Switch transparent di Cisco lalu pilih TAB CLI di lanjutkan konfigurasi Interface Fa0/1 dan Interface Fa0/2 ke mode trunk agar mengubungkan ke switch client seperti gambar di bawah :
- Konfigurasi Switch

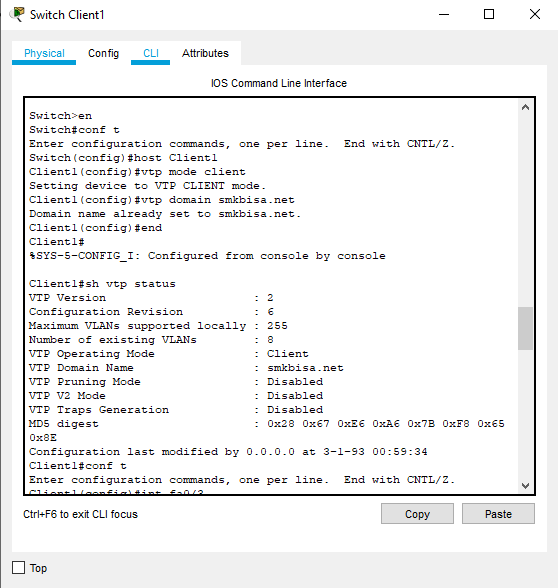

Setelah itu Klik Perangkat Switch Client1 di Cisco lalu pilih TAB CLI di lanjutkan konfigurasi secara Text pada Switch seperti gambar di bawah :
- Konfigurasi Switch
lalu sekarang membuat pengkelompokan sesuai dengan masing-masing vlan yang di sama.
- Konfigurasi Switch

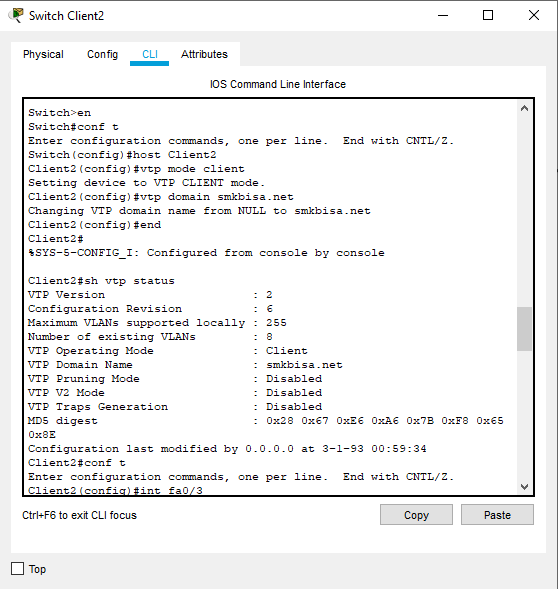

Setelah itu Klik Perangkat Switch Client2 di Cisco lalu pilih TAB CLI di lanjutkan konfigurasi secara Text pada Switch seperti gambar di bawah :
- Konfigurasi Switch

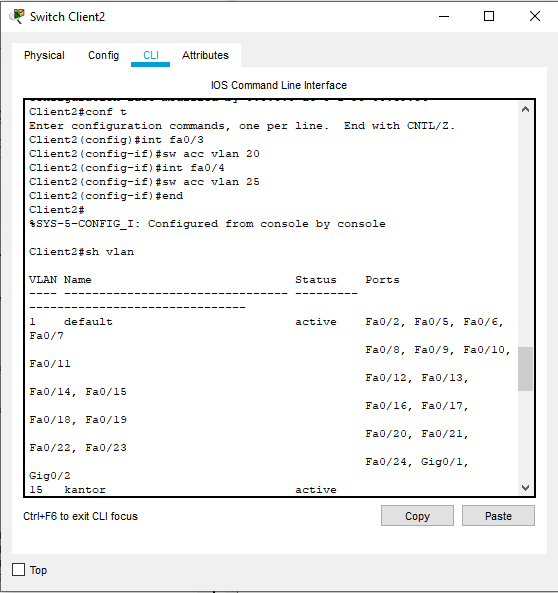

lalu sekarang membuat pengkelompokan sesuai dengan masing-masing vlan yang di sama.
- Konfigurasi Switch
Setelah itu Klik Perangkat Switch Client3 di Cisco lalu pilih TAB CLI di lanjutkan konfigurasi secara Text pada Switch seperti gambar di bawah :
- Konfigurasi Switch

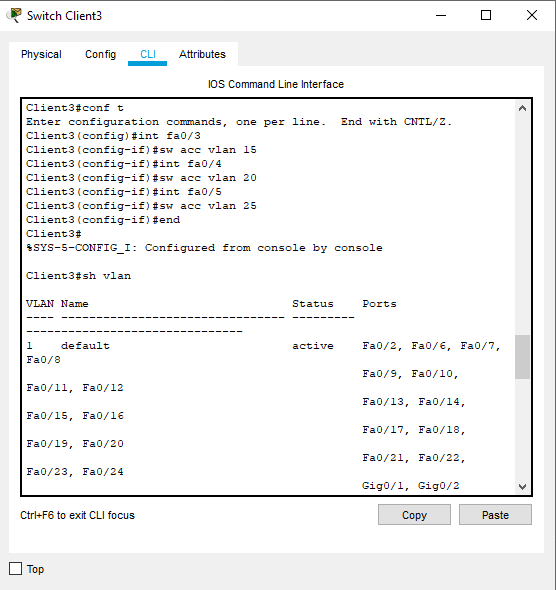

lalu sekarang membuat pengkelompokan sesuai dengan masing-masing vlan yang di sama.
- Konfigurasi Computer Client pada Switch Client1
Setelah selesai konfigurasi antar kedua Switch maka dilanjutkan memasukan IP Address ke Computer Client Sesuai dengan ketentuan di atas cara menambahkan IP Address kemasing – masing computer tidak jauh berbeda dengan materi sebelumnya yaitu konfigurasi VLAN ID
- Konfigurasi Computer Client pada Switch Client1

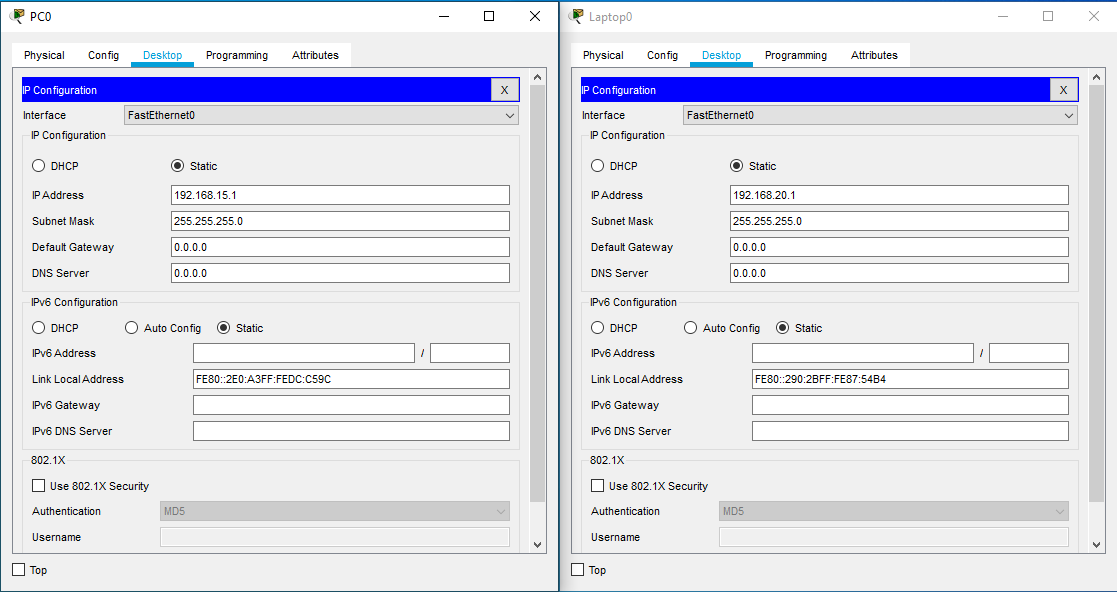

Cara memasukan IP Address ke masing-masing computer client
- Konfigurasi Computer Client pada Switch Client2
Cara memasukan IP Address ke masing-masing computer client
- Konfigurasi Computer Client pada Switch Client3
Cara memasukan IP Address ke masing-masing computer client
- Pengujian
Cek koneksi dengan cara PING. PING dari Laptop3 ke Laptop1 (VLAN yang sama) dan keLaptop0 (Beda VLAN), harusnya ping-reply atau TTL dengan sesama satu VLAN ID, namun akan Request Time Out (RTO) dengan yang berbeda VLAN.
