Gerbang Logika Kombinasi – Selain dari gerbang logika dasar AND, OR dan NOT yang kita pelajari pada mata pelajaran system komputer, Gerbang logika juga memiliki kombinasi diantaranya gerbang NAND ( NOT AND), Gerbang NOR ( NOT OR), gerbang EX-OR dan EX-NOR. Berikut ini fungsi gerbang logika kombinasi yang harus kita ketahui.
Gerbang Logika Kombinasi NAND

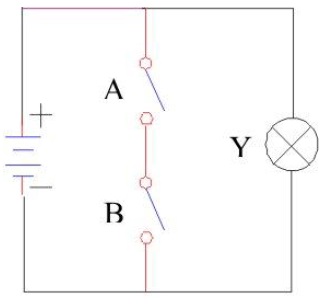

Gerbang NAND merupakan kombinasi dan gerbang AND dengan gerbang NOT di mana keluaran gerbang AND dihubungkan ke saluran masukan dan gerbang NOT. Prinsip kerja dari gerbang NAND merupakan kebalikan dari gerbang AND. Outputnya merupakan kebalikan dari gerbang AND, yakni memberikan keadaan level logik 0 pada outputnya jika dan hanya jika keadaan semua inputnya berlogika 1. Gerbang NAND merupakan gabungan dari NOR dan AND digambarkan sebagai berikut.
Baca Juga:
Karakteristiknya: Jika A dan B input sedangkan Y adalah output, maka output gerbang NAND akan berlogika 1 jika salah satu inputnya berlogika 0. Output akan berlogika 0 jika kedua inputnya berlogika 1. Output gerbang NAND adalah kebalikan output gerbang AND.
Gerbang NAND bisa mempunyai Iebih dari dua input. Tabel kebenaran untuk 3 input gerbang NAND memperlihatkan output akan selalu 1 jika kedua input A, B, dan C tidak 1. Gambar dibawah ini memperlihatkan contoh IC gerbang NAND 7400 dengan input.
Gerbang Logika Kombinasi NOR

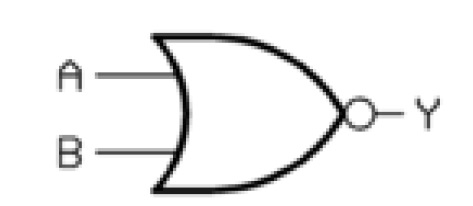

Operasi gerbang NOR sama seperti dengan gerbang OR, tetapi bedanya keluarannya diinverterkan (dibalikkan). Disini Anda dapat membedakan gerbang NOR dan gerbang OR dengan membedakan outputnya. Simbol untuk gerbang NOR ini seperti dengan OR-Inverter, simbol diperlihatkan pada Gambar dibawah ini :
Simbol gerbang NOR ini serupa dengan OR-Inverter dengan A = O, B = O akan menghasilkan output 1. Persamaan boolean untuk fungsi NOR adalah Y = A + B dengan kata lain Y akan bernilai 0 bila A atau B = 1.
EX-OR
EX-OR singkatan dan Exclusive OR di mana jika input berlogika sama maka output akan berlogika 0 dan sebaliknya jika input berlogika beda maka output akan berlogika Rangkaian EX-OR disusun dengan menggunakan gerbang AND, OR, dan NOT.
EX-NOR

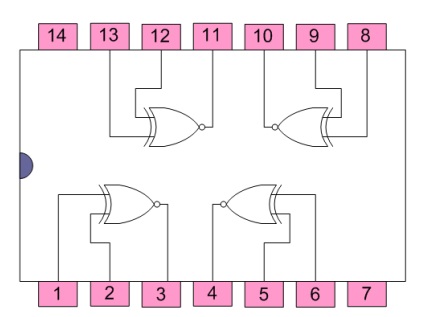

Gerbang EX-NOR akan memberikan output berlogika 0 jika inputnya berlogika beda, dan akan berlogika 1 jika kedua Inputnya berlogika sama. Rangkaian EX-NOR disusun dengan menggunakan gerbang AND, OR, NOT.
Tabel kebenaran EX-NOR memberikan keluaran 1 apabila kedua inputnya sama dan akan memberikan keluaran 0 apabila kedua inputnya berbeda.
Tabel Kebenaran Gerbang Logika Kombinasi
