Konfigurasi Routing OSPF

Konfigurasi Routing OSPF – Open Short Path First adalah sebuah routing protocol standar terbuka yang telah di aplikasikan oleh sejumlah vendor jaringan. Jika jaringan yang di kelola adalah jaringan besar. materi kali ini membahas tentang konfigurasi Routing OSPF di mana telah di bahas sebelumnya pada Prinsip kerja Dynamic Routing. Maka kita lanjutkan bagaimana konfigurasinya. Sebelum memulai praktikum ini, pastikan komputer telah bekerja baik dan terinstal aplikasi Cisco paket tracer.

ILustrasi Routing OSPF

Konfigurasi Routing OSPF

Ketentuan Konfigurasi

Daftar interface port pada Router0

Port Interface RouterIP Address
FastEthernet0/0192.168.1.1
Serial2/010.10.10.1

Daftar interface port pada Router1

Port Interface RouterIP Address
FastEthernet0/0192.168.2.1
Serial2/0170.10.10.1
Serial3/0170.10.10.2

Daftar interface port pada Router2

Port Interface RouterIP Address
FastEthernet0/0192.168.3.1
Serial2/0170.10.10.2

Daftar interface port pada Switch0

Port Interface SwitchComputer
FastEthernet0/2192.168.1.2
FastEthernet0/3192.168.1.3

Daftar interface port pada Switch1

Port Interface SwitchComputer
FastEthernet0/2192.168.2.2
FastEthernet0/3192.168.2.3
FastEthernet0/4192.168.2.4

Daftar interface port pada Switch2

Port Interface SwitchComputer
FastEthernet0/2192.168.3.2
FastEthernet0/3192.168.3.2

Langkah Konfigurasi

Langkah langkah melakukan konfigurasi Routing di perangkat router dengan aplikasi Cisco adalah sebagai berikut :

  1. Persiapan

    Pastikan aplikasi cisco paket tracer sudah terinstal dan dapat di jalankan

  2. Membangun topologi sebagai berikut :

    konfigurasi Routing ospf

  3. Konfigurasi Router

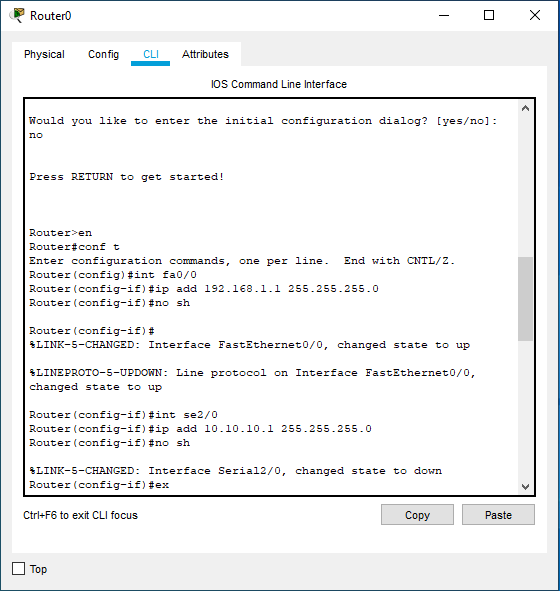

    Pertama Klik Perangkat Router0 di Cisco lalu pilih TAB CLI, Lalu Selanjutnya konfigurasi interface pada Router seperti gambar di bawah :
    konfigurasi Routing ospf

  4. Konfigurasi Router

    1. Router Ospf 1 adalah Mengaktifkan proses OSPF
    2. 1 adalah autonomous system (AS), yang bisa dipakai antara 1 sampai 65,535.
    3. Router-id 1.1.1.1 adalah Router-id adalah pengidentifikasi, bukan alamat IP. Jika Anda tidak memiliki set router-id, itu akan mengambil alamat IP dari sebuah interface.
    4. Network adalah interface dari Router untuk dapat terhubung dan bisa saling berbagi.
    5. Area 0 merupakan backbone area.
    konfigurasi Routing ospf

  5. Konfigurasi Router

    Selanjutnya konfigurasi Router1 Klik Perangkat Router1 di Cisco lalu pilih TAB CLI, Lalu Selanjutnya konfigurasi interface pada Router seperti gambar di bawah :
    konfigurasi Routing ospf

  6. Konfigurasi Router

    konfigurasi Routing ospf

  7. Konfigurasi Router

    1. Sh ip ospf neighbor adalah salah satu cara untuk mengetahui DR/BDR
    2.Sh ip ospf database adalah yang berguna untuk menampilkan semua kemungkinan informasi dan dapat diakses
    konfigurasi Routing ospf

  8. Konfigurasi Router

    Selanjutnya konfigurasi Router2 Klik Perangkat Router2 di Cisco lalu pilih TAB CLI, Lalu Selanjutnya konfigurasi interface pada Router seperti gambar di bawah :
    konfigurasi Routing ospf

  9. Konfigurasi Router

    konfigurasi Routing ospf

  10. Konfigurasi Computer client

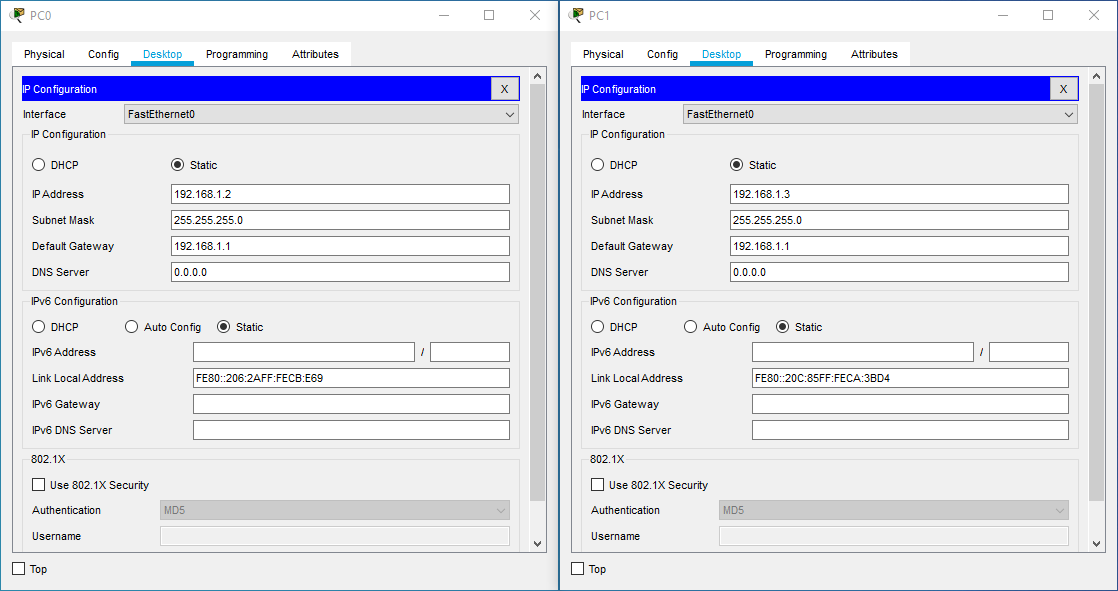

    Selanjutnya menamabahkan alamat IP ke computer Client pada jaringan Switch0
    konfigurasi Routing ospf

  11. Konfigurasi Computer client

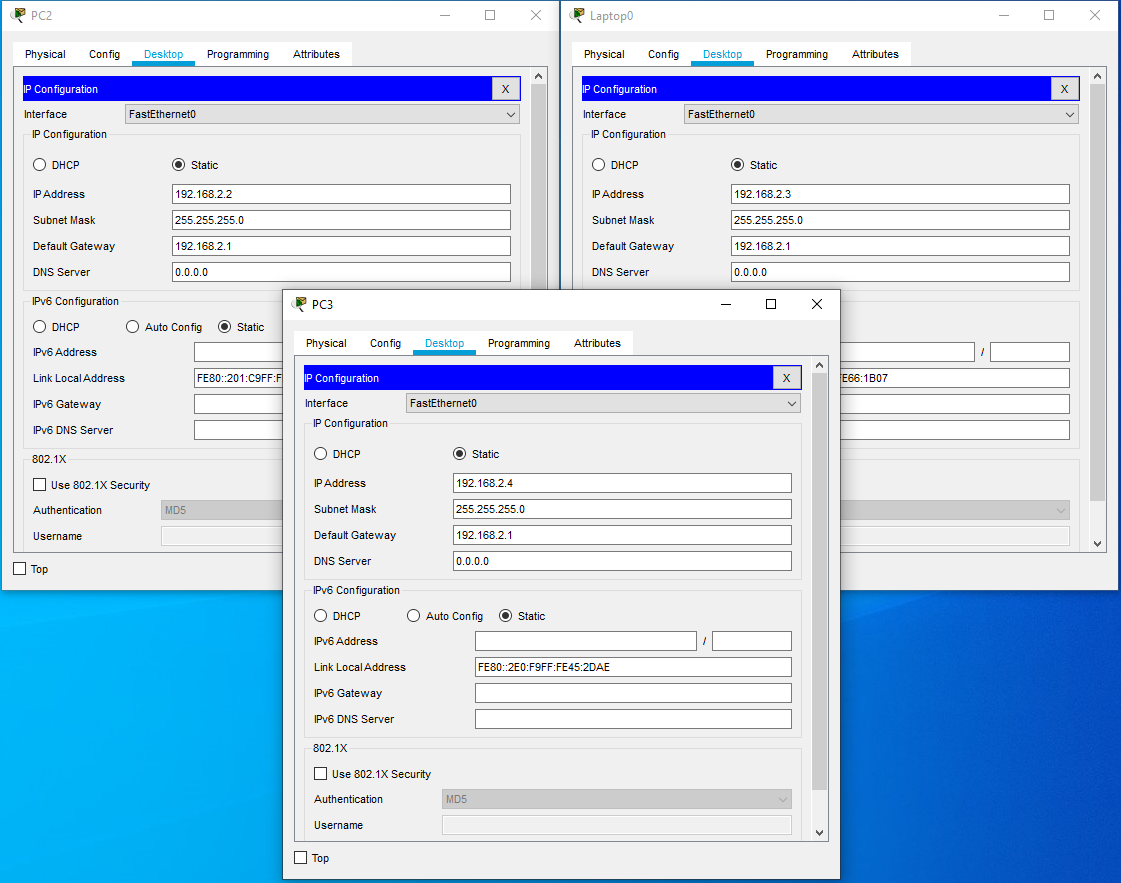

    Selanjutnya menamabahkan alamat IP ke computer Client pada jaringan Switch1
    konfigurasi Routing ospf

  12. Konfigurasi Computer client

    Selanjutnya menamabahkan alamat IP ke computer Client pada jaringan Switch2

  13. Pengujian

    Selanjutnya Pengujian Ke computer client yang berada jaringan Switch2 ke Switch1 dan Switch0 dari PC4 ke PC3 dan PC1
