Konfigurasi Routing EIGRP – Enhanced Interior Gateway Routing Protocol Protokol routing EIGRP ini menggunakan algoritma advanced di stance vector dan menggunakan cost load balancing yang tidak sama.materi kali ini membahas tentang konfigurasi Routing RIP di mana telah di bahas sebelumnya pada Prinsip kerja Dynamic Routing. Maka kita lanjutkan bagaimana konfigurasinya. Sebelum memulai praktikum ini, pastikan komputer telah bekerja baik dan terinstal aplikasi Cisco paket tracer.
ILustrasi Routing EIGRP
Ketentuan Konfigurasi
Daftar interface port pada Router0
| Port Interface Router | IP Address |
| FastEthernet0/0 | 192.168.1.1 |
| Serial2/0 | 10.10.10.1 |
Daftar interface port pada Router1
| Port Interface Router | IP Address |
| FastEthernet0/0 | 192.168.2.1 |
| Serial2/0 | 10.10.10.2 |
| Serial3/0 | 20.20.20.2 |
Daftar interface port pada Router2
| Port Interface Router | IP Address |
| FastEthernet0/0 | 192.168.3.1 |
| Serial2/0 | 20.20.20.1 |
Daftar interface port pada Switch0
| Port Interface Switch | Computer |
| FastEthernet1/1 | 192.168.1.2 |
| FastEthernet2/1 | 192.168.1.3 |
Daftar interface port pada Switch1
| Port Interface Switch | Computer |
| FastEthernet1/1 | 192.168.2.2 |
| FastEthernet2/1 | 192.168.2.3 |
Daftar interface port pada Switch2
| Port Interface Switch | Computer |
| FastEthernet1/1 | 192.168.3.2 |
| FastEthernet2/1 | 192.168.3.3 |
Langkah Konfigurasi
Langkah langkah melakukan konfigurasi Routing di perangkat router dengan aplikasi Cisco adalah sebagai berikut :
- Persiapan
Pastikan aplikasi cisco paket tracer sudah terinstal dan dapat di jalankan
- Membangun topologi sebagai berikut :
- Konfigurasi Router
Pertama Klik Perangkat Router0 di Cisco lalu pilih TAB CLI, Lalu Selanjutnya konfigurasi interface pada Router seperti gambar di bawah :

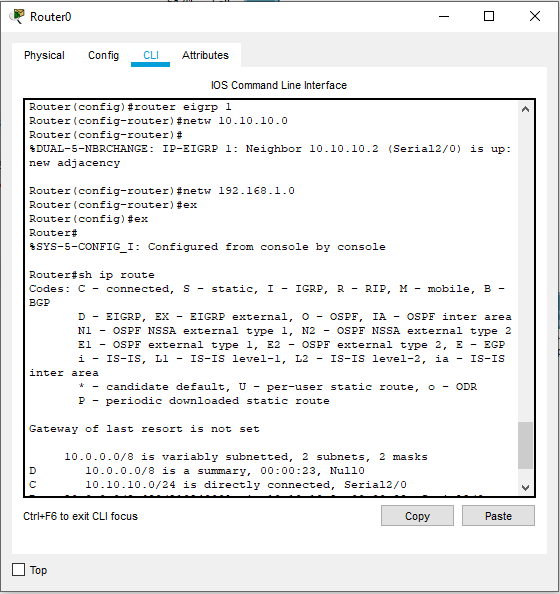

- Konfigurasi Router
1. Router Eigrp 1 adalah Mengaktifkan proses EIGRP
2. 1 adalah autonomous system (AS), yang bisa dipakai antara 1 sampai 65,535.
3. Network adalah interface dari Router untuk dapat terhubung dan bisa saling berbagi.
4. Show ip route Perintah yang berfungsi untuk menampilkan tabel routing IP.
- Konfigurasi Router

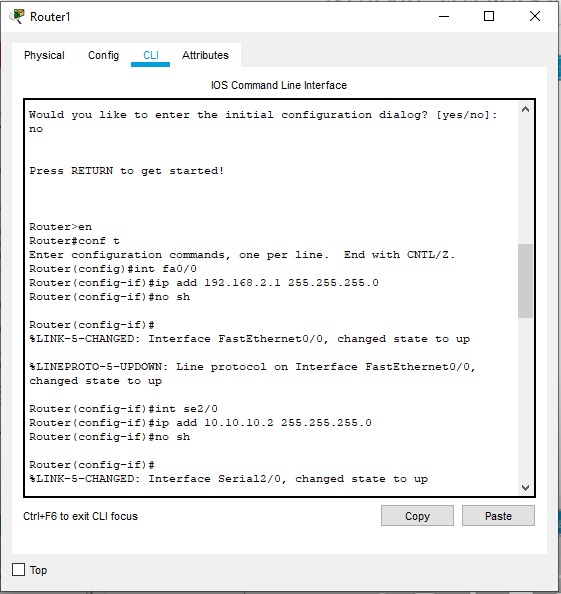

Selanjutnya konfigurasi Router1 Klik Perangkat Router1 di Cisco lalu pilih TAB CLI Lalu Selanjutnya konfigurasi interface pada Router seperti gambar di bawah :
- Konfigurasi Router
- Konfigurasi Router
Selanjutnya konfigurasi Router2 Klik Perangkat Router2 di Cisco lalu pilih TAB CLI .Lalu Selanjutnya konfigurasi interface pada Router seperti gambar di bawah :
- Konfigurasi Router
- Konfigurasi Computer client
Selanjutnya menamabahkan alamat IP ke computer Client pada jaringan Switch0
- Konfigurasi Computer client

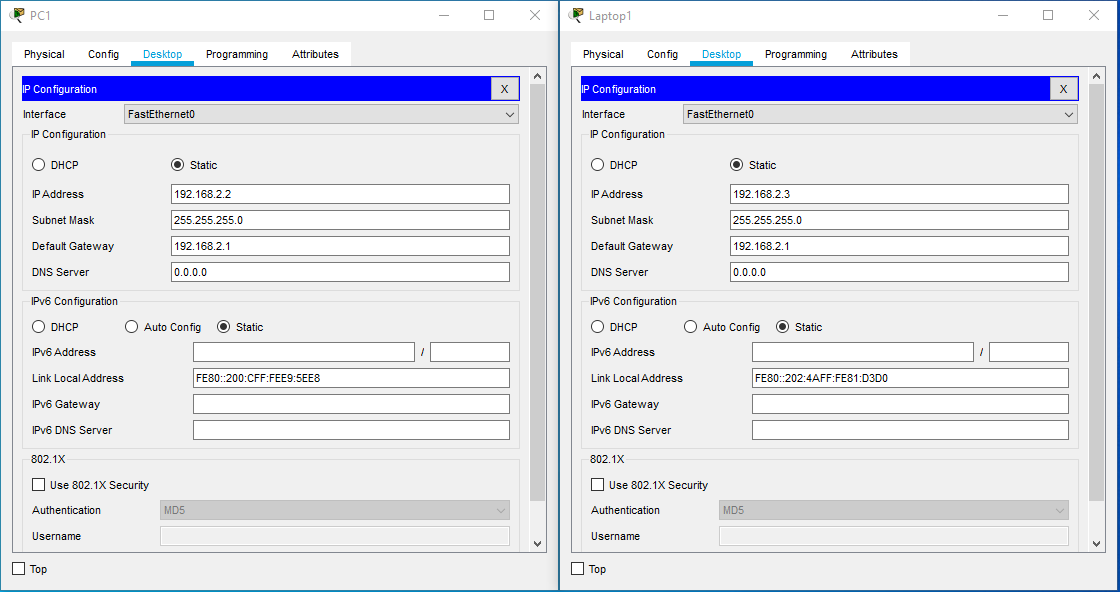

Selanjutnya menamabahkan alamat IP ke computer Client pada jaringan Switch1
- Konfigurasi Computer client

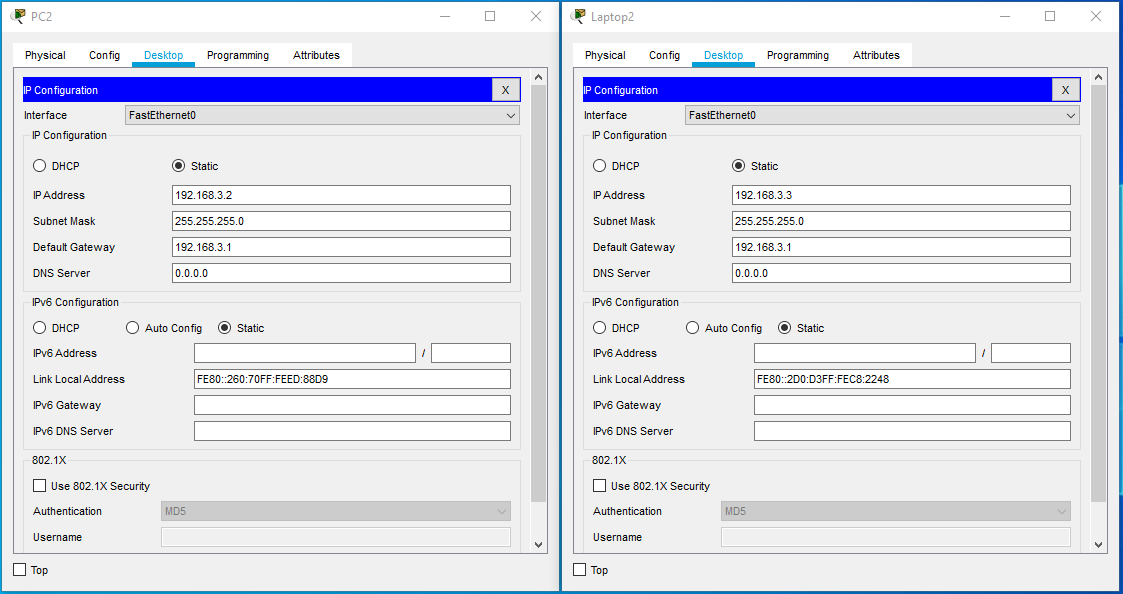

Selanjutnya menamabahkan alamat IP ke computer Client pada jaringan Switch2

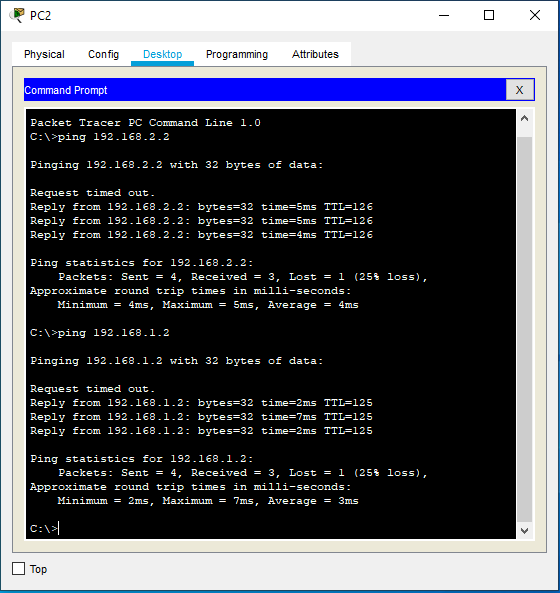

- Pengujian
Selanjutnya Pengujian Ke computer client yang berada jaringan Switch2 ke Switch0 dan Switch1 dari PC2 ke PC1 dan PC0
